Comment représenter un réseau informatique ?

DéfinitionL'architecture réseau

L'architecture réseau est un ensemble d'équipements de transmission, de logiciels et de protocoles de communication, reliés entre eux par une liaison câblée ou radioélectrique :

Le réseau local est appelé "LAN" (Local Area Network) : c'est le réseau interne de l'établissement ou d'une entreprise.

Le réseau métropolitain est appelé "MAN" (Métropolitain Area Network) : Il concerne le réseau d'un ville.

Le réseau appelé "WAN" (Wide Area Network) s'étend sur de longues distances à l'échelle d'un pays, d'un continent ou du monde entier (WWW : word wide web)

RappelAnimation techno-flash permettant de comprendre le fonctionnement d'un réseau

Consulter l'animation afin de découvrir le rôle des éléments qui le composent.

ExempleTravail à faire : dessiner le réseau informatique de l'établissement

A partir de la description ci-dessus, compléter le schéma du réseau du collège en indiquant les noms des éléments et la fonction des 2 serveurs.

  • Le réseau informatique est composé de plusieurs ensembles de machines : Salle multimédia, salle de technologie, CDI et salle informatique du lycée. Toutes ces machines sont reliées entre elles par des commutateurs.

  • Un serveur de fichiers possédant une base de données identifie les personnes sur le réseau et héberge les données de chaque élève.

  • Un autre serveur gère l'accès aux sites Internet. L'accès internet est régulé, filtré et peut être contrôlé.

  • Un routeur permet de relier l'ensemble de ce réseau Intranet au réseau Internet par l'intermédiaire d'un fournisseur d'accès à Internet (F.A.I).

dessin réseau1.pdf [pdf]

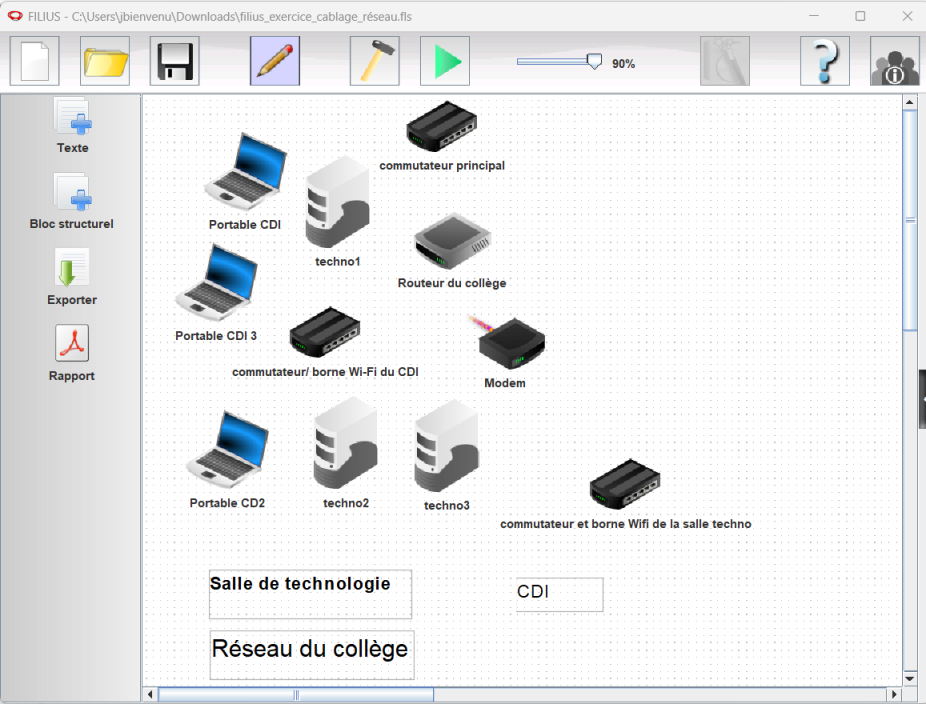

MéthodeTravail à faire : Simulation d’un réseau avec le logiciel Filius

Réaliser le câblage d’un réseau composé de :

3 PC portables CDI 1, CDI 2 et CDI 3 connectés au réseau sans fil avec la borne WIFI du CDI

3 PC fixestechno1, techno2, techno3 reliés au réseau filaire par le commutateur de la salle de techno.

Un commutateur principal permet d’avoir une connexion à Internet pour l’ensemble des ordinateurs et un accès au serveur du collège.

ConseilComment lancer le logiciel Filius ?

Un raccourci pour lancer l’application se trouve dans le dossier « ma classe » dans le sous dossier « documents en consultation »

MéthodeOuvrir le fichier de préparation de l’exercice

  • Télécharger le fichier de préparation de l’exercice : « filius_exercice_cablage_réseau.fls »

  • A partir du logiciel Filius, ouvrir le fichier qui doit se trouver dans le dossier téléchargement pour obtenir l’ensemble des éléments qui doivent constituer le réseau.

Fichier à télécharger pour l’afficher dans le logiciel Filius

filius_exercice_cablage_réseau.fls [fls, 4,1 ko]

MéthodeComment tester le réseau ?

  • Pour tester les différentes connexions entre les ordinateurs, il faudra utiliser la commande « ping » est l’adresse IP de l’ordinateur dans l’éditeur de ligne de commande.

  • A vous de tester chaque connexion de votre réseau
